Nat Hex DIN 439-2
Leader-Fastener® diiktiraf sebagai pengilang, pengeksport & pembekal DIN 439-2 Hex Nuts For High Strength Struc. Kami mempunyai barisan perkhidmatan yang lengkap daripada melabur dalam kilang pengeluaran, jabatan eksport dan mempunyai pasukan kawalan kualiti dan pusat untuk memenuhi keperluan anda. Kami menganggap kualiti sebagai kehidupan syarikat. Kami mengekalkan kualiti yang baik sebagai dasar pertama dan telah mewujudkan satu set sistem kawalan kualiti dan pemeriksaan mengikut piawaian antarabangsa. Kami telah menjalankan Sistem Jaminan Kualiti ISO9001 dalam setiap proses pengeluaran, pengangkutan dan penjualan. Kami berharap kami boleh menjadi rakan kongsi anda dalam perniagaan dengan mengungguli kualiti, perkhidmatan kesatria dan harga yang kompetitif dalam masa terdekat dan menjadi rakan anda juga.
Hantar Pertanyaan Muat Turun PDF
Penerangan Produk

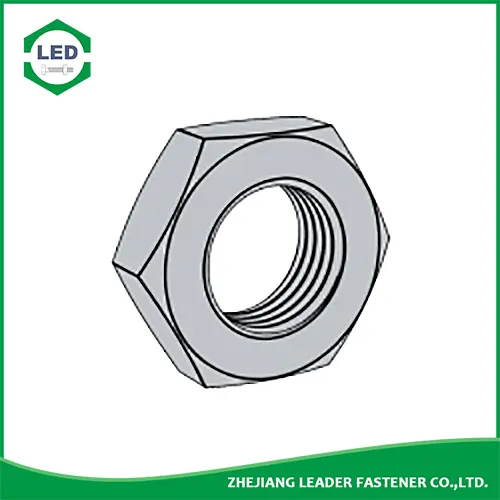

MetrikNat Hex DIN 439ialah kacang jem heksagon nipis dengan ketebalan 0.5 x diameter. Kacang jem hex ialah jenis kacang hex berprofil rendah, biasanya kira-kira separuh tebal daripada kacang hex biasa. Ia selalunya digunakan sebagai nat kunci, di mana ia diikat dengan nat standard yang menguncinya di tempatnya. Juga dalam keadaan di mana kacang standard terlalu tebal untuk aplikasi, kacang jem hex boleh menjadi alternatif yang sangat berguna. MetrikDIN 439 kacang jem hex nipistersedia tanpa chamfered (Jenis A) dan chamfered (Jenis B).
Spesifikasi Produk bagiNat Hex DIN 439-2
Bahan: Keluli karbon, Keluli tahan karat, Keluli Aloi, Loyang.
Kemasan: Hitam, Bersalut Zink, Zink Kuning, HDG, Fosfat, DACROMET, Geomet, Magin, Ruspert, Teflon, dll.
Pemimpin-Pengikat® DIN 439 (-2) - Kacang Nipis Heksagon Chamfered 1987âProduk Gred A dan B
| Saiz benang D |
M1.6 | (M1.8) | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | ||
| P | padang | Benang kasar | 0.35 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| Benang halus 1 | / | / | / | / | / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | ||
| Benang halus 2 | / | / | / | / | / | / | / | / | / | / | 1.25 | 1.25 | / | / | ||
| Benang halus 3 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | ||
| da | min | 1.6 | 1.8 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| maks | 1.84 | 2.06 | 2.3 | 2.9 | 3.45 | 4 | 4.6 | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | ||
| dw | min | 2.4 | 2.7 | 3.1 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | |
| e | min | 3.48 | 3.82 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | |
| m | max=saiz nominal | 1 | 1.1 | 1.2 | 1.6 | 1.8 | 2 | 2.2 | 2.7 | 3.2 | 4 | 5 | 6 | 7 | 8 | |
| min | 0.75 | 0.85 | 0.95 | 1.35 | 1.55 | 1.75 | 1.95 | 2.45 | 2.9 | 3.7 | 4.7 | 5.7 | 6.42 | 7.42 | ||
| mw | min | 0.6 | 0.68 | 0.76 | 1.08 | 1.24 | 1.4 | 1.56 | 1.96 | 2.32 | 2.96 | 3.76 | 4.56 | 5.14 | 5.94 | |
| s | max=saiz nominal | 3.2 | 3.5 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | |
| min | 3.08 | 3.38 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | ||
| setiap 1000 unit â kg | 0.06 | 0.08 | 0.11 | 0.22 | 0.29 | 0.37 | 0.57 | 0.83 | 1.6 | 3.2 | 7.2 | 10.4 | 15.9 | 20.5 | ||
| Saiz benang D |
(M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||
| P | padang | Benang kasar | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
| Benang halus 1 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Benang halus 2 | 2 | 1.5 | 2 | 1.5 | / | / | / | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Benang halus 3 | / | / | / | / | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
| da | min | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | |
| maks | 19.5 | 21.6 | 23.8 | 25.9 | 29.2 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | 56.2 | ||
| dw | min | 24.9 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60 | 64.7 | 69.4 | 74.2 | |
| e | min | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
| m | max=saiz nominal | 9 | 10 | 11 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 26 | |
| min | 8.42 | 9.1 | 9.9 | 10.9 | 12.4 | 13.9 | 15.4 | 16.9 | 18.2 | 19.7 | 21.2 | 22.7 | 24.7 | ||
| mw | min | 6.74 | 7.28 | 7.92 | 8.72 | 9.9 | 11.1 | 12.3 | 13.5 | 14.6 | 15.8 | 17 | 18.2 | 19.8 | |
| s | max=saiz nominal | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
| min | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
| setiap 1000 unit â kg | 29.6 | 40.2 | 48.3 | 69.5 | 101 | 139 | 183 | 244 | 316 | 403 | 500 | 617 | 755 | ||
â ,Gred Produk:
Untuk saiz sehingga M16: A ;
Untuk saiz yang lebih besar: B .
â¡,Bahan:
a) Keluli, Sifat mekanikal: Kelas harta (bahan) untuk saiz M2.5 atau kurang 14H; untuk saiz M3 sehingga M39 04 atau 05; untuk saiz melebihi M39 tertakluk kepada persetujuan. Seperti yang dinyatakan dalam ISO 898-2 DIN 267-23 dan DIN 267-24.
b) Keluli tahan karat untuk saiz sehingga M20 A2-70; M20~M39 A2-50; >M39 tertakluk kepada perjanjian. DIN 267-11;
c)Logam bukan ferus, Cth. CU2 atau CU3. DIN 267-18
