DIN 933 Bolt Hex
Leader-Fastener® ialah pengilang dan pengedar DIN 933 Hex Bolt. Kami mempunyai barisan perkhidmatan yang lengkap daripada melabur dalam kilang pengeluaran, jabatan eksport dan mempunyai pasukan kawalan kualiti dan pusat untuk memenuhi keperluan anda. Kami menganggap kualiti sebagai kehidupan syarikat. Kami mengekalkan kualiti yang baik sebagai dasar pertama dan telah mewujudkan satu set sistem kawalan kualiti dan pemeriksaan mengikut piawaian antarabangsa. Kami telah menjalankan Sistem Jaminan Kualiti ISO9001 dalam setiap proses pengeluaran, pengangkutan dan penjualan. Kami berharap kami boleh menjadi rakan kongsi anda dalam perniagaan dengan mengungguli kualiti, perkhidmatan kesatria dan harga yang kompetitif dalam masa terdekat dan menjadi rakan anda juga.
Hantar Pertanyaan Muat Turun PDF
Penerangan Produk

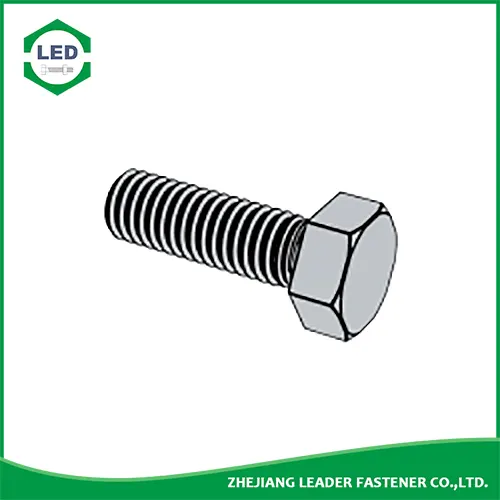

DIN 933 - Bolt kepala heksagon dengan benang sehingga ke kepala
Pemimpin-Pengikat® Skru Penutup Kepala Hex DIN 933berulir sepenuhnya, mempunyai benang skru mesin kasar luaran dan, seperti skru kepala hex lain, digunakan dengan kedua-dua lubang diketuk dan nat. Dimensi mereka adalah serupa dengan ISO 4017 dan boleh didapati dalam keluli tahan karat Kelas 8.8, 10.9 dan 12.9 dan keluli tahan karat Kelas 70 (A2-70, A4-70); saiz keluli tahan karat yang kurang biasa mungkin Kelas 50. Penyaduran zink melindungi daripada kakisan manakala kemasan biasa tidak bersalut dan boleh berkarat. Keluli tahan karat A2 dianggap sama seperti 18-8 dan A4 pada asasnya ialah 316. Toleransi benang Kelas 8.8 dan 10.9 untuk kemasan biasa ialah 6g dan 6h untuk bersalut; keluli tahan karat ialah 6g; benang sebelah kanan adalah standard. Juga dikenali sebagai bolt kepala hex dan bolt pili, semua panjang berulir sepenuhnya. Panjang diukur dari bawah kepala hingga ke hujung.Skru Penutup Kepala Hex DIN 933adalah serupa dengan ISO 4017, JIS B1180 dan ANSI B18.2.3.1M. Sebaliknya, DIN 931 berulir separa dan DIN 961 mempunyai benang halus. (Nota: Padang benang, jarak antara benang, secara tradisinya ditinggalkan untuk pengikat dengan benang kasar tetapi disertakan di sini untuk rujukan.)
Pemimpin-Pengikat® DIN 933 Bolt Hex
| Benang Skru d | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | ||
| P | Pitch | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
| a | maks | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | |
| c | min | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | |
| maks | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| da | maks | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | |
| dw | Gred A | min | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 |
| Gred B | min | - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | |
| e | Gred A | min | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 |
| Gred B | min | - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | |
| k | Saiz Nominal | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | |
| Gred A | min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | |
| maks | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | ||
| Gred B | min | - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | |
| maks | - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | ||
| k1 | min | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | |
| r | min | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |
| s | max=saiz nominal | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | |
| Gred A | min | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |
| Gred B | min | - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | |
| Berat setiap 1000 produk keluli(âkg) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Benang Skru d | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||
| P | Pitch | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
| a | maks | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | |
| c | min | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |
| maks | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
| da | maks | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | |
| dw | Gred A | min | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - |
| Gred B | min | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
| e | Gred A | min | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - |
| Gred B | min | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
| k | Saiz Nominal | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
| Gred A | min | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - | |
| maks | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - | ||
| Gred B | min | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |
| maks | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | ||
| k1 | min | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | |
| r | min | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
| s | max=saiz nominal | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
| Gred A | min | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - | |
| Gred B | min | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |
| Berat setiap 1000 produk keluli(âkg) | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
â ,Piawaian ini menentukan keperluan untuk skru kepala heksagon M1,6 hingga M52 yang diulirkan ke kepala, diperuntukkan kepada gred produk A, untuk saiz sehingga M24 dan panjang tidak melebihi 10d atau 150 mm, dan kepada gred produk B untuk saiz yang lebih besar daripada M24 atau panjang melebihi 10 d atau 150 mm.
â¡,Untuk saiz benang tidak lebih daripada M4,juga dibenarkan tanpa hujung chamfered.
