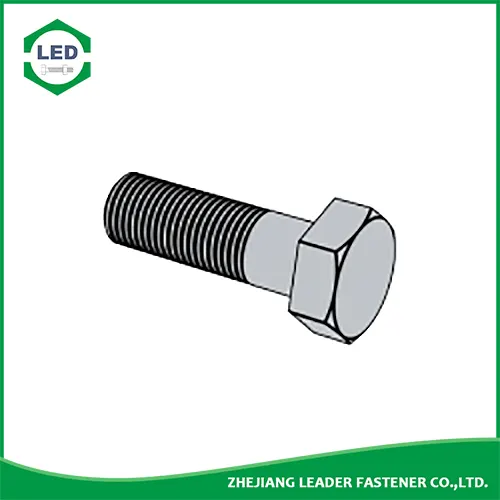

Bolt Hex DIN 960
  • Bolt Hex DIN 960Bolt Hex DIN 960

Bolt Hex DIN 960

Leader-Fastener® ialah pengeluar dan pengedar DIN 960 Hex Bolt. Kami mempunyai barisan perkhidmatan yang lengkap daripada melabur dalam kilang pengeluaran, jabatan eksport dan mempunyai pasukan kawalan kualiti dan pusat untuk memenuhi keperluan anda. Kami menganggap kualiti sebagai kehidupan syarikat. Kami mengekalkan kualiti yang baik sebagai dasar pertama dan telah mewujudkan satu set kawalan kualiti dan sistem pemeriksaan mengikut piawaian antarabangsa. Kami telah menjalankan Sistem Jaminan Kualiti ISO9001 dalam setiap proses pengeluaran, pengangkutan dan penjualan. Kami berharap kami boleh menjadi rakan kongsi anda dalam perniagaan dengan mengungguli kualiti, perkhidmatan kesatria dan harga yang kompetitif dalam masa terdekat dan menjadi rakan anda juga.

Hantar Pertanyaan    Muat Turun PDF

Penerangan Produk

DIN 960 - Skru Penutup Hex Berulir Separa (Benang Halus)

Pemimpin-Pengikat® Bolt Hex DIN 960adalah bolt berulir separa dengan benang skru luar mesin yang halus dan lebih halus (ruang antara benang halus dan lebih halus adalah kurang daripada benang yang kasar dan lebih lebar). Dikawinkan dengan lubang dan kacang berulir dalaman, ia serupa dengan ISO 8765 kecuali untuk beberapa perbezaan dimensi. Tersedia dalam keluli Kelas 8.8 dan 10.9, penyaduran zink menghalang pembentukan karat manakala kemasan biasa tidak mempunyai sebarang perlindungan kakisan. Toleransi benang untuk Kelas 8.8 dan 10.9 ialah 6g untuk kemasan biasa dan 6j untuk bersalut; benang sebelah kanan adalah standard. Juga dipanggil skru penutup kepala hex, diameter bolt dan panjang bolt menentukan panjang berulir minimum. Panjang bolt diukur dari bawah kepala ke hujung.Bolt Kepala Hex DIN 960adalah serupa dengan ISO 8765 dan JIS B1180. Gunakan DIN 961 sebaliknya apabila berulir penuh diperlukan dan DIN 931 untuk benang kasar berulir separa.


Pemimpin-Pengikat® DIN 960 - 1990 Bolt kepala heksagon dengan benang pic halusâGred produk A dan B


Benang skru M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P Pitch Benang halus-1 1 1 1.5 1.5 1.5 2 1.5 2 2 2 2 2 3 3
Benang halus-2 - 1.25 1.25 - - 1.5 2 1.5 1.5 - - - - -
b Lâ¤125 22 26 30 34 38 42 46 50 54 60 66 72 78 84
125ï¼Lâ¤200 28 32 36 40 44 48 52 56 60 66 72 78 84 90
Lï¼200 41 45 49 53 57 61 65 69 73 79 85 91 97 103
c min 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
maks 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da maks 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds maks 8 10 12 14 16 18 20 22 24 27 30 33 36 39
Gred A min 7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Gred B min 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw Gred A min 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Gred B min 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e Gred A min 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Gred B min 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Saiz Nominal 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Gred A min 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
maks 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Gred B min 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
maks 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 min 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s max=saiz nominal 13 17 19 22 24 27 30 32 36 41 46 50 55 60
Gred A min 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Gred B min 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Berat setiap 1000 produk keluli(âkg) - - - - - - - - - - - - - -
Panjang Benang b - - - - - - - - - - - - - -


Benang Skru d M42 (M45) M48 (M52) M56 (M60) M64 (M68) M72 (M76) M80 M90 M100
P Pitch Benang halus-1 3 3 3 3 4 4 4 4 4 4 4 4 4
Benang halus-2 - - - - - - - - - - - - -
b Lâ¤125 90 96 102 - - - - - - - - - -
125ï¼Lâ¤200 96 102 108 116 124 132 140 148 158 164 172 192 -
Lï¼200 109 115 121 129 137 145 153 161 169 177 185 205 225
c min 0.3 0.3 0.3 0.3 - - - - - - - - -
maks 1 1 1 1 1 1 1 1 1 1 2 2 2
da maks 45.6 48.6 52.6 56.6 63 67 71 75 79 83 87 97 108
ds maks 42 45 48 52 56 60 64 68 72 76 80 90 100
Gred A min - - - - - - - - - - - - -
Gred B min 41.38 44.38 47.38 51.26 55.26 59.26 63.26 67.26 71.26 75.26 79.26 89.13 99.13
dw Gred A min - - - - - - - - - - - - -
Gred B min 59.9 64.7 69.4 74.2 78.7 83.4 88.2 92.9 97.7 102.4 107.2 121.1 135.4
e Gred A min - - - - - - - - - - - - -
Gred B min 71.3 76.95 82.6 88.25 93.56 99.21 104.86 110.51 116.16 121.81 127.46 144.08 161.03
k Saiz Nominal 26 28 30 33 35 38 40 43 45 48 50 57 63
Gred A min - - - - - - - - - - - - -
maks - - - - - - - - - - - - -
Gred B min 25.58 27.58 29.58 32.5 34.5 37.5 39.5 42.5 44.5 47.5 49.5 56.4 62.4
maks 26.42 28.42 30.42 33.5 35.5 38.5 40.5 43.5 45.5 48.5 50.5 57.6 63.6
k1 min 17.9 19.3 20.9 22.8 24.2 26.2 27.6 29.8 31.2 33.2 34.6 39.5 43.7
r min 1.2 1.2 1.6 1.6 2 2 2 2 2 2 2 2.5 2.5
s max=saiz nominal 65 70 75 80 85 90 95 100 105 110 115 130 145
Gred A min - - - - - - - - - - - - -
Gred B min 63.1 68.1 73.1 78.1 82.8 87.8 92.8 97.8 102.8 107.8 112.8 127.5 142.5
Berat setiap 1000 produk keluli(âkg) - - - - - - - - - - - - -
Panjang Benang b - - - - - - - - - - - - -


Bahan:

a)Keluli, Kelas harta (bahan): â¤M39ï¼5.6,8.8,10.9; untuk saiz yang lebih besar: tertakluk kepada persetujuan. Standard ISO 898-1

b) Keluli tahan karat, Kelas harta (bahan): â¤M20ï¼A2-70ï¼A4-70; > M20 â¤M39: A2-50, A4-50; > M39: tertakluk kepada persetujuan. Standard DIN 267-11

c)Logam bukan ferus, Kelas harta (bahan): tertakluk kepada persetujuan. Standard DIN 267-18


Catatan:

Simbol yang digunakan untuk menunjukkan kelas harta seperti yang dinyatakan dalam ISO 898-1 dan DIN 267-11 juga boleh digunakan untuk saiz di atas M39 dengan syarat produk siap mempunyai semua sifat yang diperuntukkan kepada simbol tertentu.
